新威奇自主研制的精鍛葉片預成形生產線已順利完工，并成功通過某軍工央企的預驗收。該項目以目前國產噸位最大的Y68SKP-1000型數控伺服液壓平鍛機為核心主機設備，集成了上下料、加熱、模具模座、噴涂潤滑、機器人搬運、數據采集等全自動化整體解決方案。未來它將服役于我國航空航天事業，用于生產先進航空發動機的關鍵零部件。

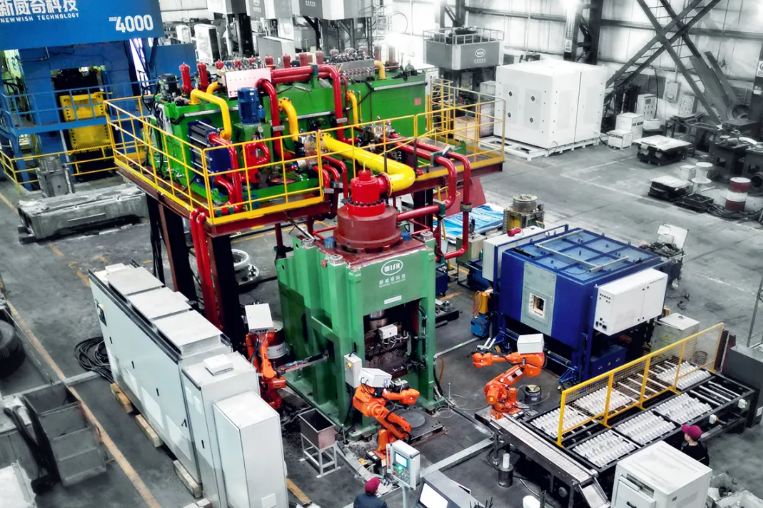

圖 Y68SKP-1000型數控伺服液壓平鍛機
新威奇自主研制的Y68SKP系列數控伺服液壓平鍛機，能任意部位聚料，可實現零件擠桿、鐓頭、彎曲、成形等功能，特別適合于立鍛與平鍛相結合的復雜零件精密模鍛成形。適合黑色金屬及有色金屬鍛件在冷鍛、溫鍛、熱鍛下的制坯、模鍛及精鍛成形，如鈦/不銹鋼/高溫合金葉片、半軸類鍛件等相較于傳統的機械式平鍛機，不僅具備全行程做功的重大優勢，且能大幅提升成形精度和生產效率，同時兼具節能環保、維護簡單、自動化程度高等突出特點。

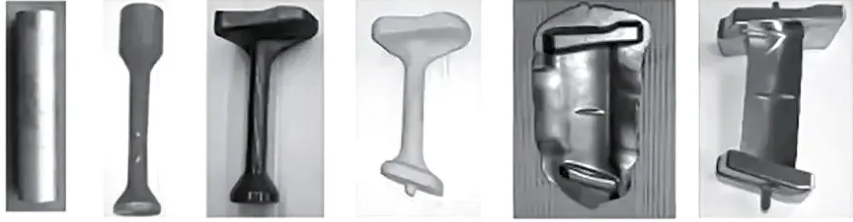

圖 精鍛葉片預成形工步圖
Y68SKP系列
數控伺服液壓平鍛機
各向驅動單元工作壓力及速度均可控可調
高強度機身，保障成形精度及一致性
控制系統配置高、接口豐富，便于自動化集成

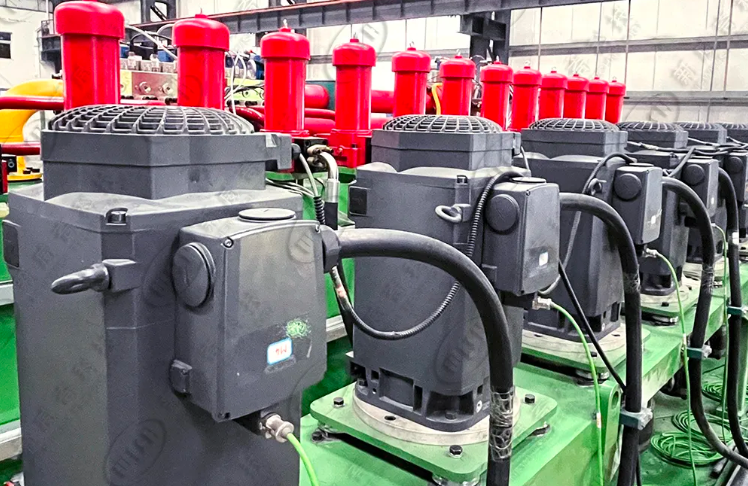

驅動部分—伺服液壓系統 / 伺服泵控系統
垂直夾緊油缸采用永磁同步電機驅動，水平頂鍛油缸采用伺服泵控系統驅動。相較同類產品，響應更快速，效率更高，能源消耗更低。

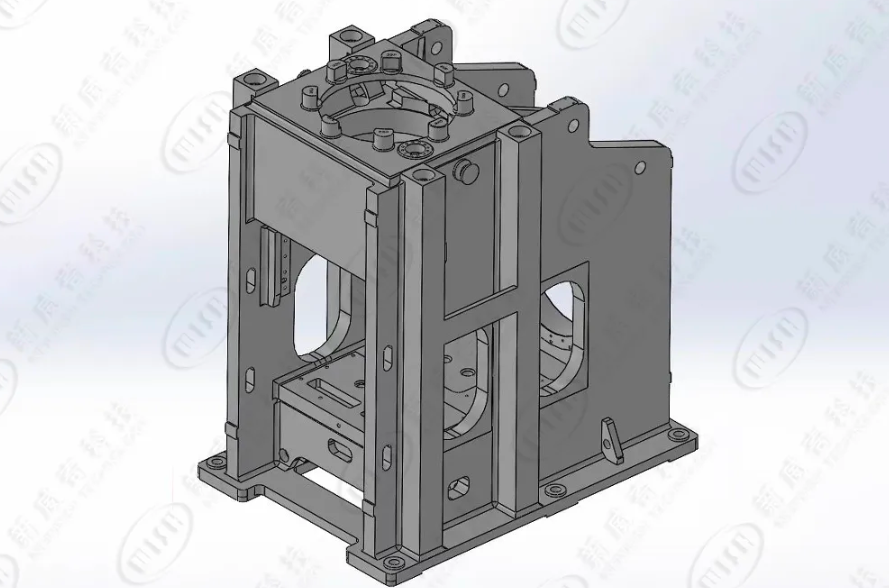

機械部分—有限元分析 / 高強度整體焊接機身
通過有限元分析優化設計，機身強度高、剛性好。滑塊導向精度高，抗偏載能力強，大幅提升產品成形精度及一致性。

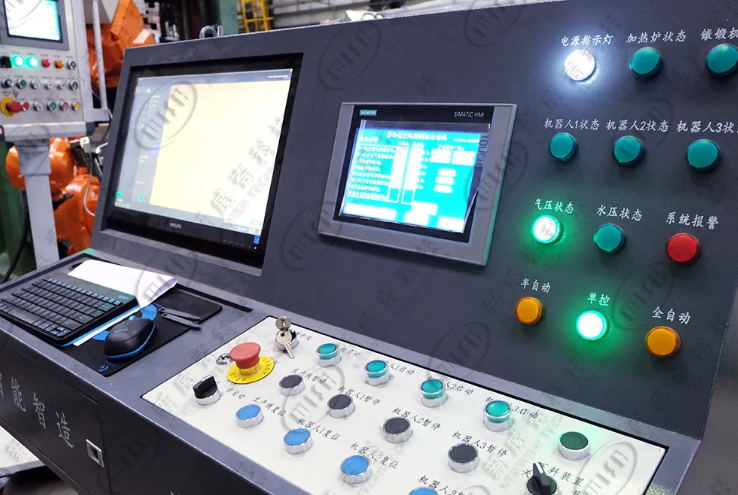

控制部分—西門子工藝型PLC + S120系統
可精準預設滑塊位置、壓力值、速度等關鍵參數。提供友好的人機交互體驗，操作簡單，維護方便。拓展接口豐富，便于自動化集成。
